Enerji Altyapısı, Kablo Güzergahı ve Dağıtım Şebekeleri
İlgili Standartlar:
Kullanılan Teknoloji:
GPR (Yer Altı Radarı) ile Rota Analizi, Termal direnci düşük dolgu malzemesi, Yüksek mukavemetli HDPE/Beton Kanal Blokları.

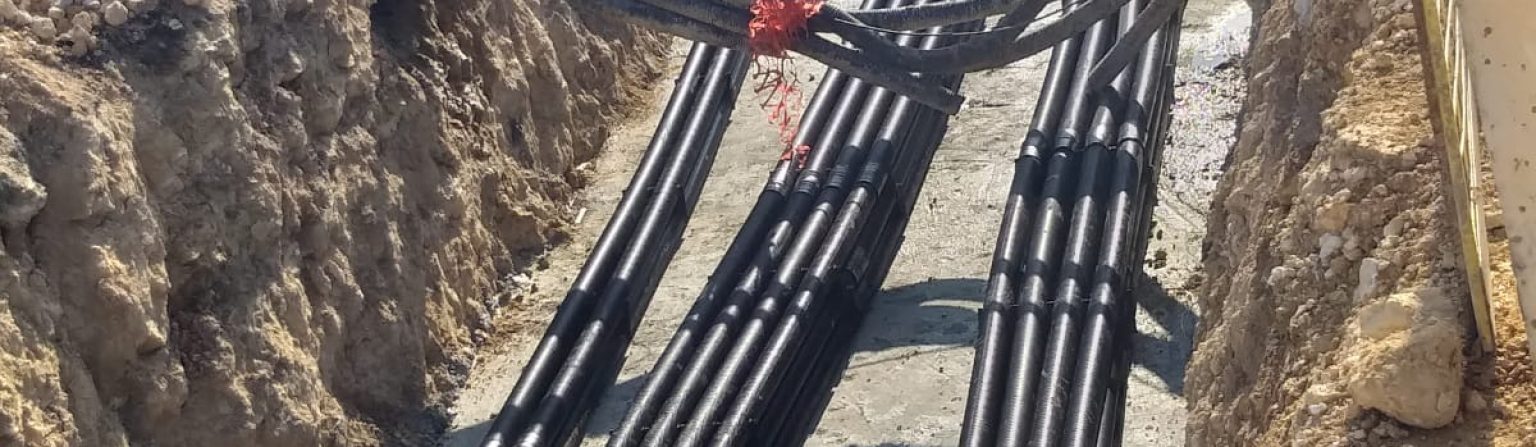

Yeraltı Enerji Kablolama Kazıları
Şehrin ve Sanayinin Enerji Omurgası
Enerji, modern yaşamın ve endüstrinin kanıdır. Havai hatların (direkli hatlar) yarattığı görsel kirlilik, bakım maliyeti ve en önemlisi “doğal afetlere karşı savunmasızlık” riski, günümüzde tüm enerji nakil hatlarının yeraltına alınmasını zorunlu kılmaktadır. Altyapı Merkezi olarak; sadece bir kanal kazmıyor, enerjinin kesintisiz, güvenli ve uzun yıllar boyunca termal stabiliteyi koruyarak aktığı bir “yeraltı otobanı” inşa ediyoruz.
Yüksek Gerilim (YG) kablolarının montajı, bir sanat gibidir. Kablonun bükülme yarıçapından (bending radius), dolgu malzemesinin termal direnç (thermal resistivity) değerine kadar her detay, hattın ömrünü doğrudan belirler. Biz; kazı güvenliğinden, kablo çekim vinçlerinin tonaj yönetimine, ek odalarının (manhol) su sızdırmazlığından, ikaz bantlarının serilmesine kadar her adımda, uluslararası standartlarda enerji altyapısı kuruyoruz.
Operasyon Adımları ve Mühendislik Yaklaşımımız
- Güzergâh Planlama ve Yeraltı Envanteri (GPR) Enerji kazısı, mevcut şebekeyi riske atmadan başlamalıdır.
- Mühendislik Süreci: Kazıya başlamadan önce, mevcut yeraltı şebekesini (fiber, doğalgaz, su) GPR (Yer Altı Radarı) ile haritalandırıyoruz. Enerji hatları, diğer altyapı tesislerinden belirli standart mesafelerde (en az 50-100 cm) konumlandırılmalıdır. “Kablo Çakışma Analizi” yaparak, projenin en güvenli ve maliyet etkin rotasını GIS (Coğrafi Bilgi Sistemi) üzerinde 3 boyutlu tasarlıyoruz.
- Kanal Kazısı ve İksa Güvenliği Derin ve emniyetli kazı, enerji hattının “yastığıdır”.

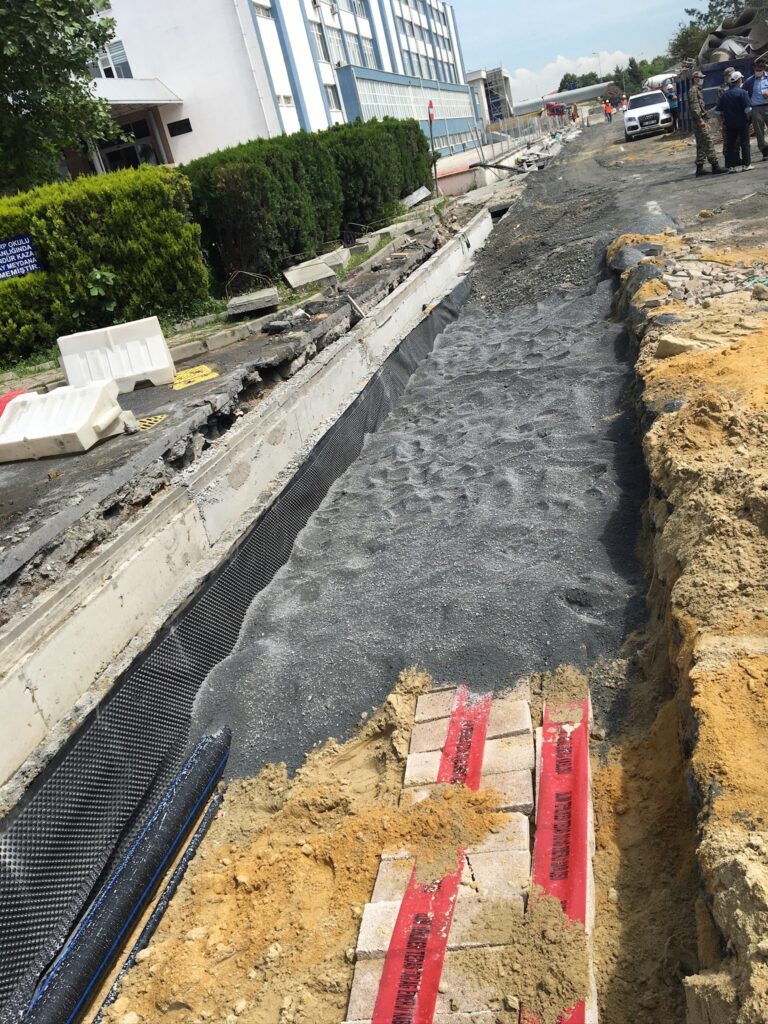

- Mühendislik Süreci: YG hatları için genellikle 1.00 ile 1.50 metre derinliğinde kanallar açıyoruz. Kazı sırasında, toprağın göçmesini engellemek için gerekli ise “iksa” (ahşap veya çelik destek) kullanıyoruz. Kanal tabanını, kabloyu keskin taşlardan korumak için elenmiş kum veya özel “termal dolgu” malzemesiyle tesviye ediyoruz. YG kablolarının ısı yayılımı çok önemlidir; bu yüzden dolgu malzemesinin ısı iletim katsayısını hesaplıyoruz.
- Kanal Blokları ve Borulama (Duct Bank) Kabloların mekanik koruması ve gelecekteki servis imkânı.

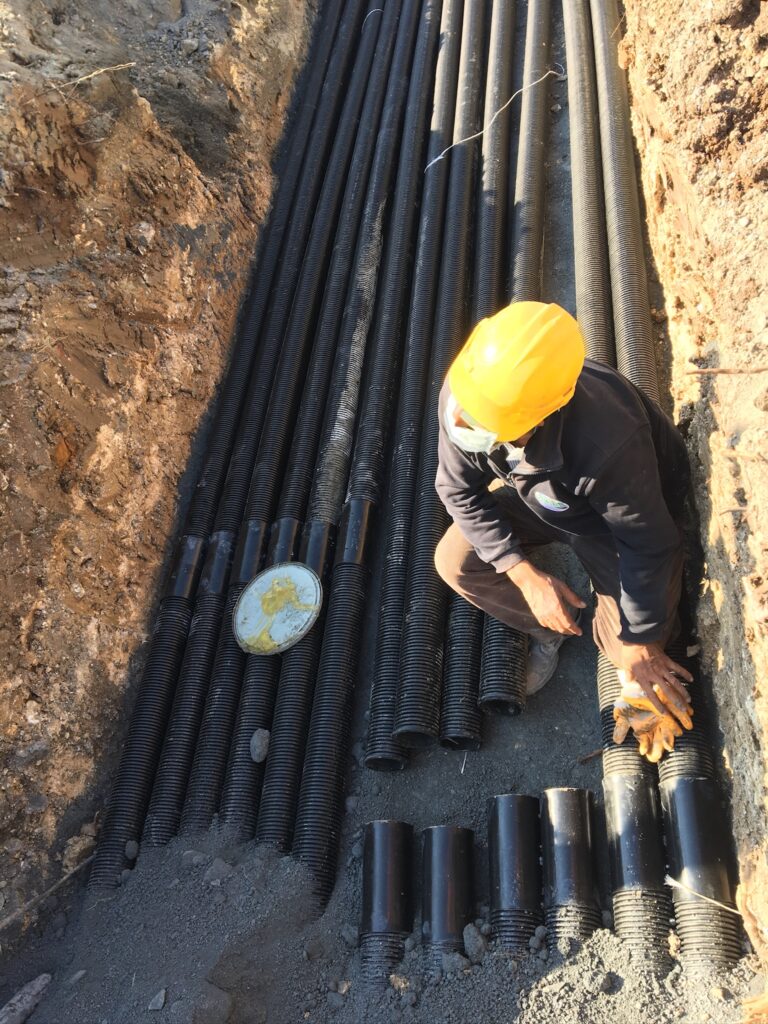

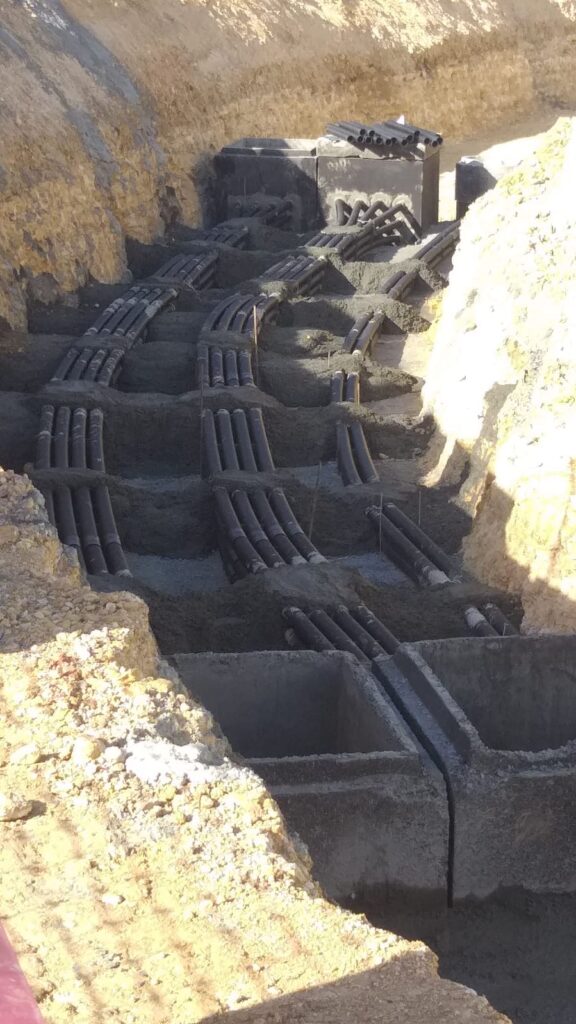

- Mühendislik Süreci: Enerji hatlarını, mekanik darbelere karşı korumak için beton kanal blokları (Duct Bank) içerisinden veya yüksek mukavemetli (kırılmaz) HDPE borulardan geçiriyoruz. Çoklu hatlarda, boruların etrafını betonla (çevreleme betonu) destekleyerek, gelecekte üzerlerinden geçecek ağır vasıtaların kablolara zarar vermesini engelliyoruz.
- Menhol (Ek Odası) Kurulumu YG kablolarının nefes aldığı ve ek yapıldığı kritik noktalar.
- Mühendislik Süreci: Kablo uzunluğu (genellikle 500-1000 metrede bir) ve hat dönüşlerinde “Ek Odası” (Manhol) inşa ediyoruz. Bu odalar, kablonun “bükülme yarıçapını” bozmadan çekilmesine olanak tanır. Odaların zemininde mutlaka drenaj (kuyu/pompa) hattı bulunmalıdır; çünkü kablo ekleri suyun içinde kalmamalıdır. Odaların kapakları, trafik yüküne dayanıklı (D400 sınıfı) döküm veya kompozit olarak seçilir.
- Kablo Çekimi, Markalama ve Kapama Hattın en hassas dokunuşu.
- Mühendislik Süreci: Kablo çekimi sırasında, “hidrolik kablo çekme vinçleri” ve “tansiyon metre” kullanıyoruz. Kablonun çekme kuvveti, üreticinin izin verdiği maksimum değerin (Newton cinsinden) üzerine çıkamaz. Kablo serildikten sonra, hattın üzerine 30 cm mesafede “Enerji Hattı – Dikkat” yazılı ikaz bandı seriyoruz. Bu, gelecekte bölgede çalışma yapacak başka ekiplerin hattı kazara koparmasını önleyen hayati bir güvenlik katmanıdır.
- [GÖRSEL YERLEŞTİRME KILAVUZU]: Bu başlığın yanına, kablo çekme vinci ile kablonun ek odasına giriş yaptığı anı gösteren ve operatörün elindeki tansiyonmetre cihazının yakından çekilmiş profesyonel bir fotoğrafı eklenmelidir.
Enerjinizin kesintisiz akışı, altyapınızın sağlamlığına bağlıdır.
Enerji nakil hatlarınızı yer altına almak, mevcut YG/AG hatlarınızı deplase etmek veya yeni tesisleriniz için endüstriyel kablolama altyapısı kurmak istiyorsanız, Altyapı Merkezi’nin uzman mühendis kadrosuyla iletişime geçin. Termal direnç hesapları yapılmış, güvenlik bandı uygulanmış ve gelecekteki servis ihtiyaçlarına göre tasarlanmış enerji hatları için keşif talebi oluşturun.
