Geoteknik Mühendisliği ve İstinat Yapıları Drenajı
İlgili Standartlar:
Kullanılan Teknoloji:
Geotekstil Filtreleme (Bohçalama), Poröz Drenaj Tabakası (Mıcır), Perfore Drenaj Boruları, Toprakarme (Reinforced Earth) Statik Drenaj, Hidrostatik Basınç Tahliyesi.
Toprakarme ve İksa Arkası Drenaj Sistemleri İmalatı
Statik Dengenin Su ile İmtihanı
İstinat duvarları ve toprakarme yapılar, arkalarındaki toprak kütlesinin yarattığı yanal toprak basıncını dengelemek için inşa edilirler. Ancak bu yapıların en büyük düşmanı, toprak kütlesi içinde biriken yeraltı suyudur. Su, toprak kütlesi içinde biriktiğinde iki temel sorun yaratır: Birincisi, suyun yarattığı ek hidrostatik basınç, duvarın üzerindeki yükü katlayarak yapının devrilmesine veya kaymasına neden olur. İkincisi, su, toprakarme yapıdaki donatı şeritlerinin (geogrid veya çelik şerit) çevresindeki sürtünmeyi “yağlayarak” yapının taşıma kapasitesini düşürür.
Altyapı Merkezi olarak; istinat duvarı, iksa ve toprakarme yapılarınızın arkasında “hidrolik bir denge” kuruyoruz. “Bohçalama” yöntemiyle, toprakarme kütlesi ile drenaj tabakası arasındaki geçişi geotekstil ile filtreliyor, sistemin içine ince malzemenin (silt/kil) girmesini engelleyerek drenajın yıllarca tıkanmadan çalışmasını sağlıyoruz. Bizim için bir drenaj sistemi, sadece suyun akması değil; yapının statik ömrünün, projelendirilen değerlerde kalmasıdır.
Operasyon Adımları ve Mühendislik Yaklaşımımız
- Geoteknik Risk Analizi ve Drenaj Tasarımı Her istinat yapısı, farklı bir drenaj stratejisi gerektirir.
- Mühendislik Süreci: İstinat arkasındaki dolgu malzemesinin gradasyonu (tane boyutu dağılımı) analiz edilir. Dolgu malzemesi çok ince taneliyse, drenaj sistemine sızıp sistemi tıkama riski yüksektir. Bu durumda, drenaj katmanını topraktan ayıracak olan “geotekstil filtre” seçimini, malzemenin gözenek açıklığına (O90 değeri) göre yapıyoruz. Drenaj borusunun eğimi, suyun en kısa sürede tahliye edilmesi için minimum %1-2 olacak şekilde projelendirilir.
- [GÖRSEL YERLEŞTİRME KILAVUZU]: Bu başlığın yanına, istinat duvarı arkasındaki zemin basınç vektörlerini ve suyun birikme noktalarını gösteren, mühendislik hesaplamalarını temsil eden renkli bir “Geoteknik Kesit” çizimi yerleştirilmelidir.
- Geotekstil ile Bohçalama (Wrapping) Yöntemi Drenajın tıkanmaması için yapılan en kritik operasyondur.
- Mühendislik Süreci: Toprakarme kütlesi (donatılı dolgu) ile arkadaki drenaj mıcırı arasına, yüksek mukavemetli, iğne delikli (non-woven) geotekstil keçe seriyoruz. Keçeyi, “bohçalama” yöntemiyle mıcırın altını, yanlarını ve üstünü tamamen saracak şekilde uyguluyoruz. Bu, ince taneli toprağın mıcırın arasına girmesini (tıkanıklık oluşmasını) %100 engeller. Bu operasyon, drenajın “kendi kendini temizleme” özelliğini koruması için hayati önemdedir.
- [GÖRSEL YERLEŞTİRME KILAVUZU]: Bu başlığın altına, mıcır dolgunun etrafının siyah veya beyaz bir geotekstil keçe ile profesyonelce sarıldığı (bohçalandığı), işçilerin uygulamayı yaptığı anı gösteren detaylı bir saha fotoğrafı konulmalıdır.
- Poröz Drenaj Tabakası ve İletim Hattı Suyun hızla toplanması için yüksek geçirgenlikli malzeme seçimi.

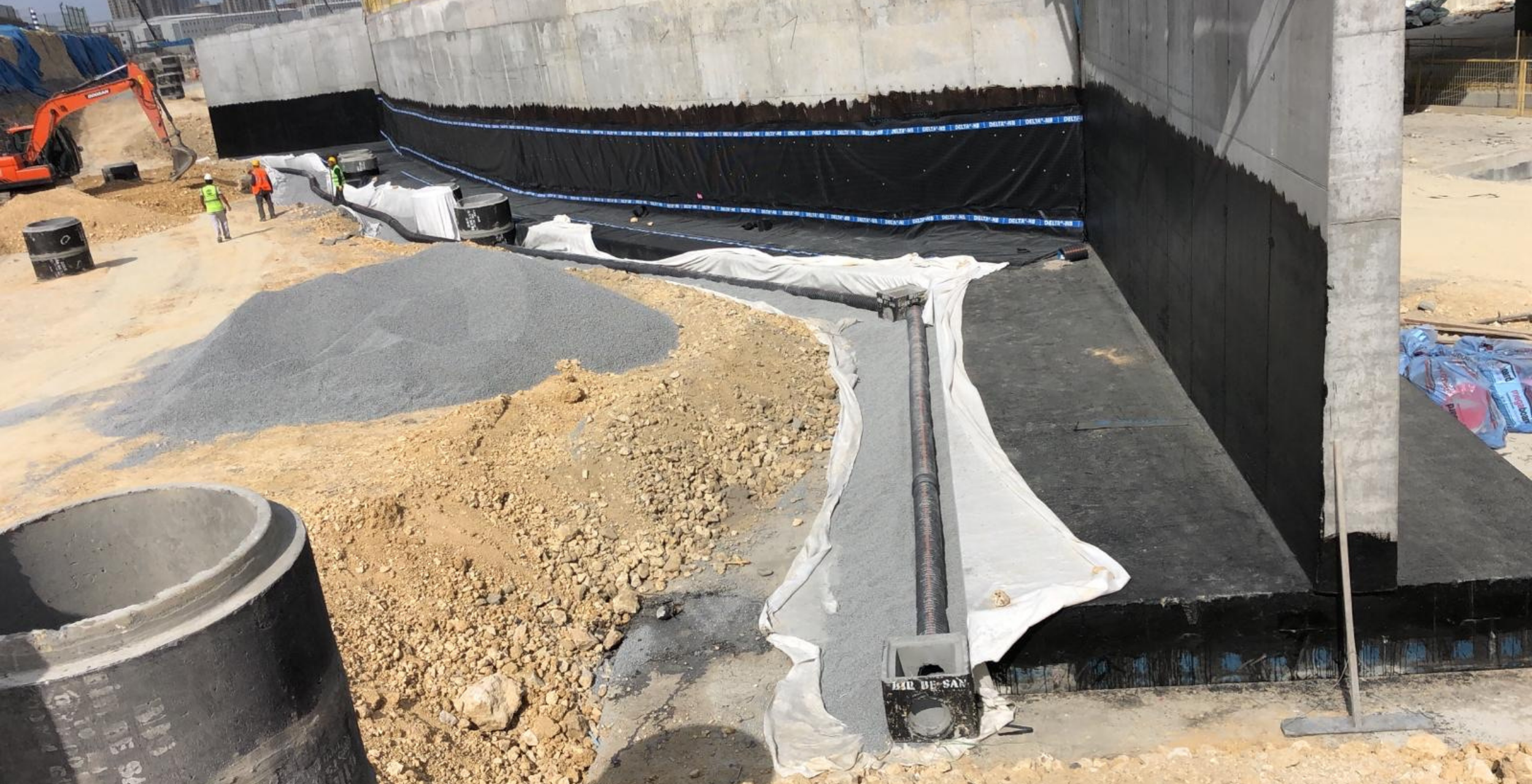

- Mühendislik Süreci: Keçe ile sarılan alanın içerisine, standartlara uygun (genellikle 20-40mm veya 40-60mm) fraksiyonlu, yıkanmış kırma taş (mıcır) dolduruyoruz. Mıcırın içerisinde, suyun toplandığı “perfore (delikli) drenaj borusunu” yerleştiriyoruz. Boru, mıcırın tam merkezinde konumlandırılarak, suyun boruya en kısa sürede ulaşması sağlanır. Boru bağlantılarında, zemin hareketlerine uyum sağlayan esnek manşonlar tercih ediyoruz.
- [GÖRSEL YERLEŞTİRME KILAVUZU]: Bu başlığın yanına, istinat duvarı arkasına serilen mıcır yatağı ve içerisine yeni yerleştirilmiş, delikleri net görünen drenaj borusunun uygulama anını gösteren bir şantiye fotoğrafı eklenmelidir.
- İksa ve Perde Duvar Arkası Uygulamaları İksa (kazı destek) arkasındaki drenaj, zemin göçmelerine karşı önlemdir.

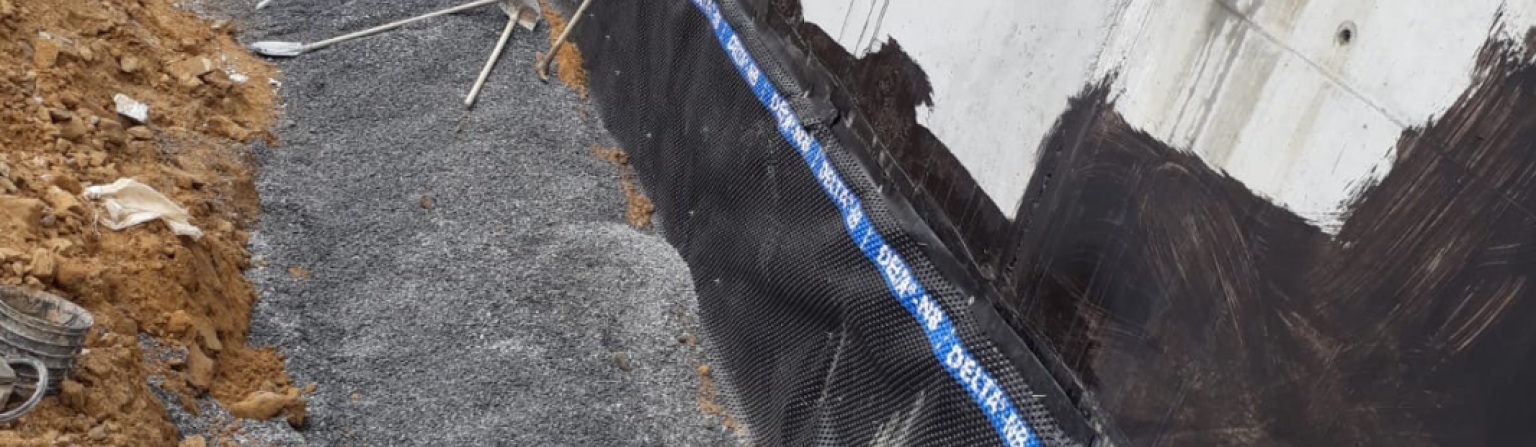

- Mühendislik Süreci: İksa arkası drenajlarda, sadece yatay değil, dikey drenaj katmanları (geokompozit drenaj panelleri) da kullanıyoruz. Bu paneller, suyun duvar yüzeyinden doğrudan alttaki ana drenaj hattına iletilmesini sağlar. Toprakarme yapılarda, drenaj hattını donatı şeritlerinin (geogrid) arasına gelecek şekilde katmanlı kurguluyoruz, böylece donatı katmanları arasındaki su basıncı tahliye edilmiş olur.
- [GÖRSEL YERLEŞTİRME KILAVUZU]: Bu başlığın altına, bir iksa (palplanş veya beton) duvarının arkasına dikey olarak yerleştirilmiş geokompozit drenaj panellerinin ve bu panellerin alttaki boru hattına bağlanışını gösteren bir teknik çizim veya saha fotoğrafı eklenmelidir.
- Tahliye ve İzleme Bacaları Sistemin çalışıp çalışmadığını kontrol etmek için denetim noktaları.
- Mühendislik Süreci: Drenaj hattının, istinat yapısının iki ucunda mutlaka “temizleme ve gözlem bacaları” bulunur. Bu bacalar, drenaj hattının tıkalı olup olmadığının, içerisinde kum birikip birikmediğinin kontrol edilmesi için gereklidir. Gerekli durumlarda bu bacalardan yüksek basınçlı su (jetting) vererek sistemi temizliyoruz. Tahliye noktalarını ise mutlaka erozyonu önleyici beton çıkış yapıları ile bitiriyoruz.
- [GÖRSEL YERLEŞTİRME KILAVUZU]: Bu başlığın yanına, drenaj hattının çıkış noktasındaki betonarme tahliye yapısının (enerji kırıcı) ve hattın bakımının yapıldığı kontrol bacasının net bir fotoğrafı eklenmelidir.
İstinat duvarınız, arkasındaki suyun baskısıyla değil, mühendislik gücüyle ayakta kalsın.
Toprakarme yapılarınızın, iksa sistemlerinizin ve istinat duvarlarınızın arkasındaki su basıncını yönetmek, yapınızın statik ömrünü belirler. Yanlış drenaj uygulamalarının geri dönüşü imkânsız maliyetler yaratmasına izin vermeyin. Altyapı Merkezi’nin uzman geoteknik kadrosuyla çalışın, drenajda “bohçalama” ve filtreleme kalitesini standart hale getirin. Keşif ve detaylı analiz talebi için bize ulaşın.
