Hizmet Kategorisi:
Altyapı Deplase (Relocation) ve Sistem Entegrasyonu
İlgili Standartlar:
İSKİ/İGDAŞ/Türk Telekom Altyapı Deplase Şartnameleri, TS EN 805, İSG Mevzuatı (Aktif Hatlarda Çalışma).
Kullanılan Teknoloji:
GPR (Yer Altı Radarı) ile Hat Tespiti, GIS (Coğrafi Bilgi Sistemi) Tabanlı Planlama, Geçici Bypass Pompa ve Vana İstasyonları
Şebeke Deplase (Yer Değiştirme) İşlemleri
Şehrin Altında “Canlı Ameliyat”
Şebeke deplase işlemleri, altyapı mühendisliğinin “açık kalp ameliyatı” gibidir. Mevcut bir tesisin büyümesi, bir karayolu genişletme projesi veya yeni bir yapılaşma nedeniyle, aktif olarak su, gaz, elektrik veya atıksu taşıyan bir hattın güzergâhının değiştirilmesi gerekir. En kritik nokta, bu işlem sırasında işletmenin veya şehrin su/enerji akışının kesintiye uğramamasıdır. Deplase işlemleri, sadece boru taşımak değil; akışkan dinamiğini, sistem basıncını ve hatların senkronizasyonunu yönetmektir.
Altyapı Merkezi olarak; deplase edilecek hattı, sistemin geri kalanından izole etmeden (bypass sistemleri ile) yeni güzergâhına taşıyoruz. Hatalı bir deplase süreci; uzun süreli su kesintilerine, çevresel sızıntılara veya büyük endüstriyel zararlara yol açar. Bizim yaklaşımımız; “sıfır kesinti” (zero downtime) prensibiyle, hatları güvenle taşımak, eski hattı teknik şartnamelere uygun olarak körlemek ve yeni hattı sisteme kusursuz entegre etmektir.
Operasyon Adımları ve Mühendislik Yaklaşımımız
- Mevcut Hattın Tespiti ve Envanter Analizi (GPR & GIS) Deplase, “neyle karşı karşıya olduğumuzu” bilmekle başlar.
- Mühendislik Süreci: Mevcut hattın yerini milimetrik hassasiyetle tespit etmek için GPR (Yer Altı Radarı) ve metal dedektörleri kullanıyoruz. Hattın derinliği, çapı, malzeme türü (çelik, beton, HDPE) ve mevcut basınç/akış değerleri analiz edilir. Tüm bu veriler, GIS (Coğrafi Bilgi Sistemi) üzerinde dijital bir haritaya işlenerek, deplase edilecek yeni güzergâhın mevcut hatlarla “çakışmayacağı” bir rota tasarımı oluşturulur.

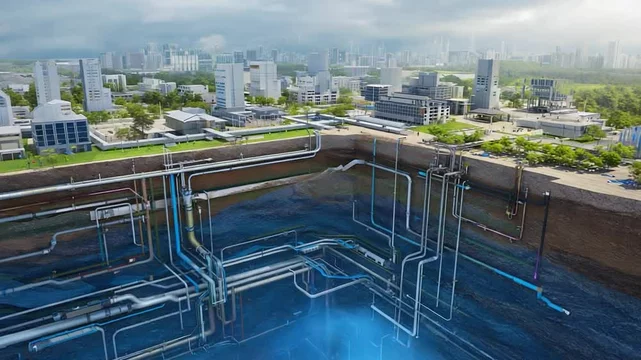

- [GÖRSEL YERLEŞTİRME KILAVUZU]: Bu başlığın yanına, yeraltındaki mevcut boruları (su, gaz, fiber) renkli çizgilerle gösteren ve yeni deplase rotasının bu hatların arasından güvenle geçtiğini belirten 3D bir “alt yapı kesit planı” görseli eklenmelidir.
- Bypass ve Geçici Hat Planlaması (Sıfır Kesinti) Sistem, deplase süresince de akmaya devam etmelidir.
- Mühendislik Süreci: Aktif hattı taşımadan önce, hattın sürekliliğini sağlayacak “geçici bypass” sistemlerini kuruyoruz. Eğer bu bir su hattıysa, hattı kapatmadan önce özel “manifold” sistemleri ile bypass vanalarını devreye alıyoruz. Deplase işlemi tamamlanana kadar tüm akış, bu geçici bypass hattı üzerinden (gerekirse pompalar destekli) sağlanır. Bu adım, deplase sürecindeki en hayati güvenlik önlemimizdir.
- [GÖRSEL YERLEŞTİRME KILAVUZU]: Bu başlığın altına, mevcut borunun kesilmeden hemen öncesinde kurulu olan, üzerinde manometre ve vanaların bulunduğu geçici bypass manifold sisteminin net bir şantiye fotoğrafı eklenmelidir.
- Yeni Hattın İnşası ve Bağlantı Hazırlığı Yeni güzergâhın altyapısını kuruyoruz.
- Mühendislik Süreci: Yeni rotada, deplase edilecek hattın çap ve basınç sınıfına uygun borular döşenir. Deplase sırasında hattın sızdırmazlığı %100 garanti altına alınmalıdır. Bağlantı noktaları (tie-in points), eski hat ile yeni hattın birleşeceği “kritik noktalar” olarak tasarlanır. Bu noktalar, gelecekte kolayca müdahale edilebilecek şekilde rögar veya vana odası içerisinde konumlandırılır.
- “Sıcak” Bağlantı ve Devreye Alma (Cut-in) Sistemi yeni hatta geçirme operasyonu.
- Mühendislik Süreci: Bypass üzerinden gelen akışın, yeni hat ile birleştirilmesi işlemidir. Bu aşamada “kısa süreli izolasyon” (kapatma) gerekebilir. Bağlantı noktalarında, hatlardaki her türlü hava tahliye edilir (vantuzlar ile). Sisteme su/gaz verilmeden önce “hidrostatik basınç testi” yapılarak, yeni bağlantı noktalarındaki sızdırmazlık onaylanır. Sistem, kademeli olarak (yavaş basınç artırımı ile) devreye alınır.
- [GÖRSEL YERLEŞTİRME KILAVUZU]: Bu başlığın altına, eski hattın kesilip, yeni hatta flanşlı bağlantılarla bağlandığı ve teknisyenin üzerindeki cıvataları tork anahtarı ile sıktığı profesyonel bir bağlantı fotoğrafı eklenmelidir.
- Eski Hattın İptali ve İzolasyonu Deplase edilen eski hattın güvenli bir şekilde devre dışı bırakılması.
- Mühendislik Süreci: Deplase edilen eski hattın, sistemle olan tüm fiziksel bağını kesiyoruz. Hattın içi temizlenir (gerekiyorsa yıkanır) ve giriş-çıkış noktaları, toprak altında korozyon veya çökmeye neden olmaması için “beton kör tapa” veya özel uç kapakları ile mühürlenir. Eğer hat büyük çaplı ise, içerisindeki boşluğun ileride çökmemesi için hat “grout” (çimento şerbeti) ile doldurulur.
Şebekenizi taşımak, altyapınızı durdurmak demek değildir.
Yatırım projeleriniz kapsamında deplase edilmesi gereken aktif hatlarınız mı var? Bypass sistemlerimizle kesintiyi sıfıra indiriyor, hatlarınızı yeni güzergâhına uluslararası standartlarda taşıyoruz. Altyapı şebekelerinizin deplasmanı için uzman mühendis kadromuzla keşif planlayın, süreci risk almadan tamamlayalım.
