Altyapı Görüntüleme, Arıza Tespiti ve Varlık Yönetimi
İlgili Standartlar:
Kullanılan Teknoloji:
Pan-Tilt (Dönebilen) Robotik Kamera Araçları, Yüksek Basınçlı Kanal Yıkama (Jetting), TS EN 13508-2 Standartlı Arıza Kodlama, Lazer Profilleme, GIS (Coğrafi Bilgi Sistemi) Entegrasyonu.

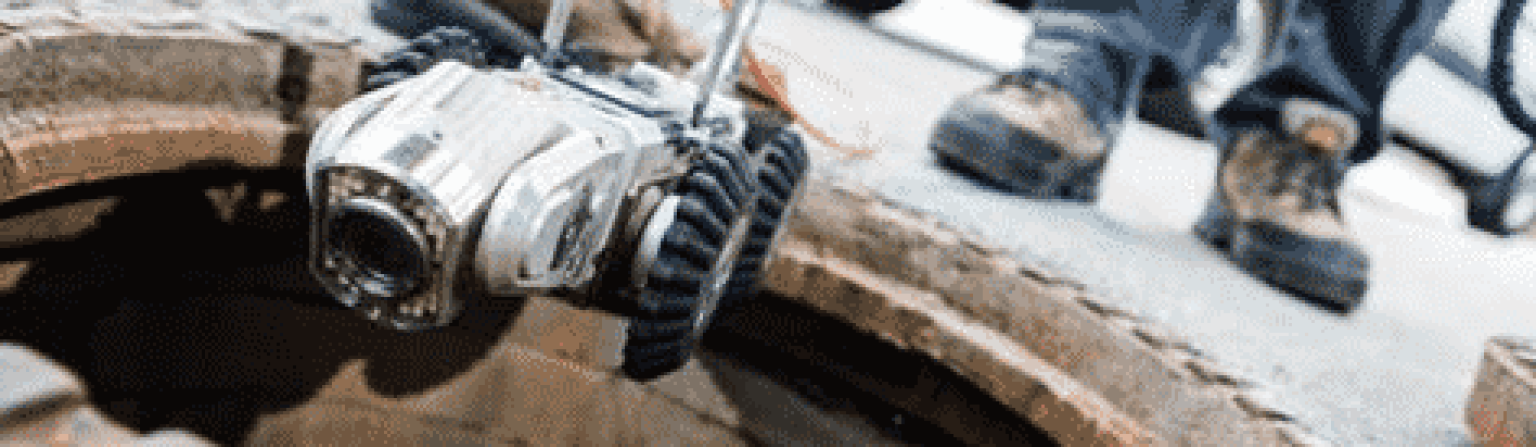

Robotik Kamera (CCTV) ile Altyapı Görüntüleme
Görünmeyeni Yönetmek
Altyapı sistemleri, şehrin ve endüstriyel tesislerin yer altındaki “görünmeyen” varlıklarıdır. Bir atıksu veya yağmursuyu hattında oluşan çatlak, kök girişi, çökme veya tıkanıklık; ancak yüzeyde devasa bir obruk oluştuğunda veya hat tamamen tıkandığında fark edilir. Proaktif (önleyici) bir altyapı yönetimi, hattın yüzeyde bir sorun yaratmasını beklemeden, yeraltında teşhis edilmesini gerektirir.
Altyapı Merkezi olarak; robotik kamera (CCTV) sistemlerimizle, kanalizasyon ve yağmursuyu hatlarınızın içini “yüksek çözünürlüklü” olarak görüntülüyoruz. Sadece bir video kaydı yapmıyoruz; arızaları uluslararası standartlara (EN 13508-2) göre kodluyor, hasarın ciddiyetini analiz ediyor ve “Rehabilitasyon Önceliklendirme Raporu” ile hangi hattın hemen tamir edilmesi, hangisinin izlenmesi gerektiğini raporluyoruz. Veri odaklı bu yaklaşımımızla, gereksiz kazı maliyetlerinden tasarruf etmenizi ve altyapı varlıklarınızın ömrünü uzatmanızı sağlıyoruz.
Operasyon Adımları ve Mühendislik Yaklaşımımız
- Hat Hazırlığı: Yüksek Basınçlı Kanal Yıkama (Jetting) Görüntüleme öncesi hat temizliği, operasyonun kalitesini belirleyen en önemli faktördür.
- Mühendislik Süreci: Kamera araçlarını hattın içine göndermeden önce, kanalın tabanındaki tortu, birikmiş çamur ve katı atıkları temizlemek için yüksek basınçlı kombine kanal açma araçları (jetting) kullanıyoruz. Görüntüleme sırasında boru yüzeyinin %100 temiz olması, en küçük kılcal çatlakların bile tespit edilmesini sağlar. Kirli veya çamurlu bir kanalda yapılan görüntüleme, sadece yüzeydeki büyük engelleri gösterir, bu yüzden yıkama adımı zorunludur.
- [GÖRSEL YERLEŞTİRME KILAVUZU]: Bu başlığın yanına, kanal açma aracının nozülünden çıkan tazyikli suyun kanaldaki tortuyu temizlediği, öncesi/sonrası kıyaslamasını gösteren bir fotoğraf veya kombine aracın genel şantiye operasyon fotoğrafı eklenmelidir.

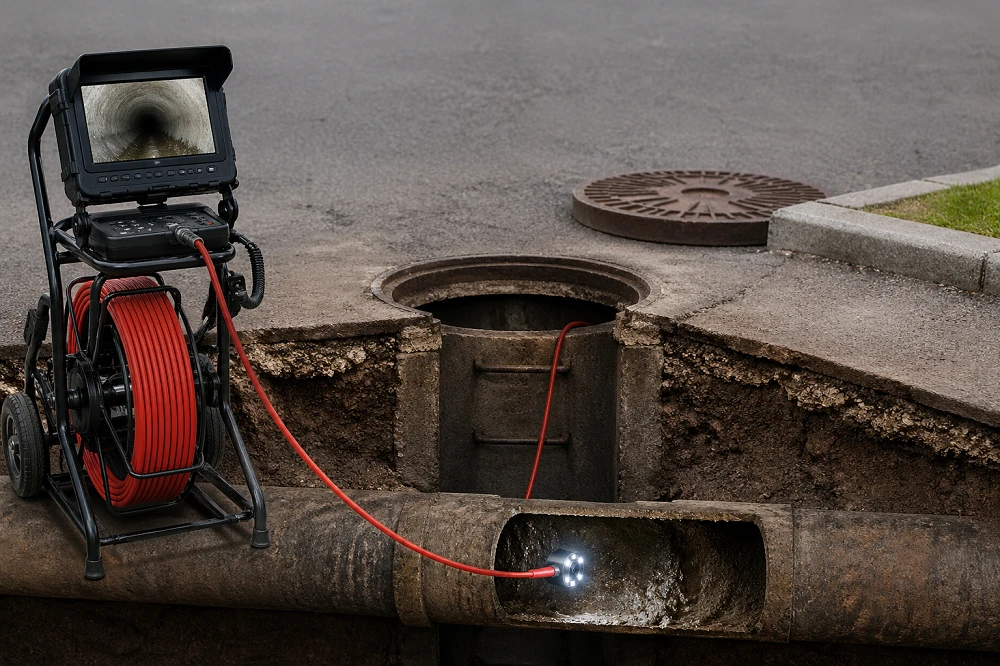

- Robotik Kamera (CCTV) İncelemesi Hat içerisinde ilerleyen, pan-tilt (sağa-sola ve yukarı-aşağı dönebilen) yüksek çözünürlüklü robotlar.
- Mühendislik Süreci: Kamera araçlarımız, kanal içerisindeki su seviyesine (floating) veya hatta tamamen daldırılarak hareket edebilir. Robot üzerindeki ışıklandırma sistemi, borunun tüm çeperini aydınlatarak operatörün “boru duvarını” en net şekilde görmesini sağlar. Kamera, boru ek yerlerine yaklaştığında durur ve 360 derece dönerek conta durumlarını kontrol eder. Borudaki her türlü korozyon, çatlak, deplasman (ek yeri kayması) veya kök girişi kayıt altına alınır.

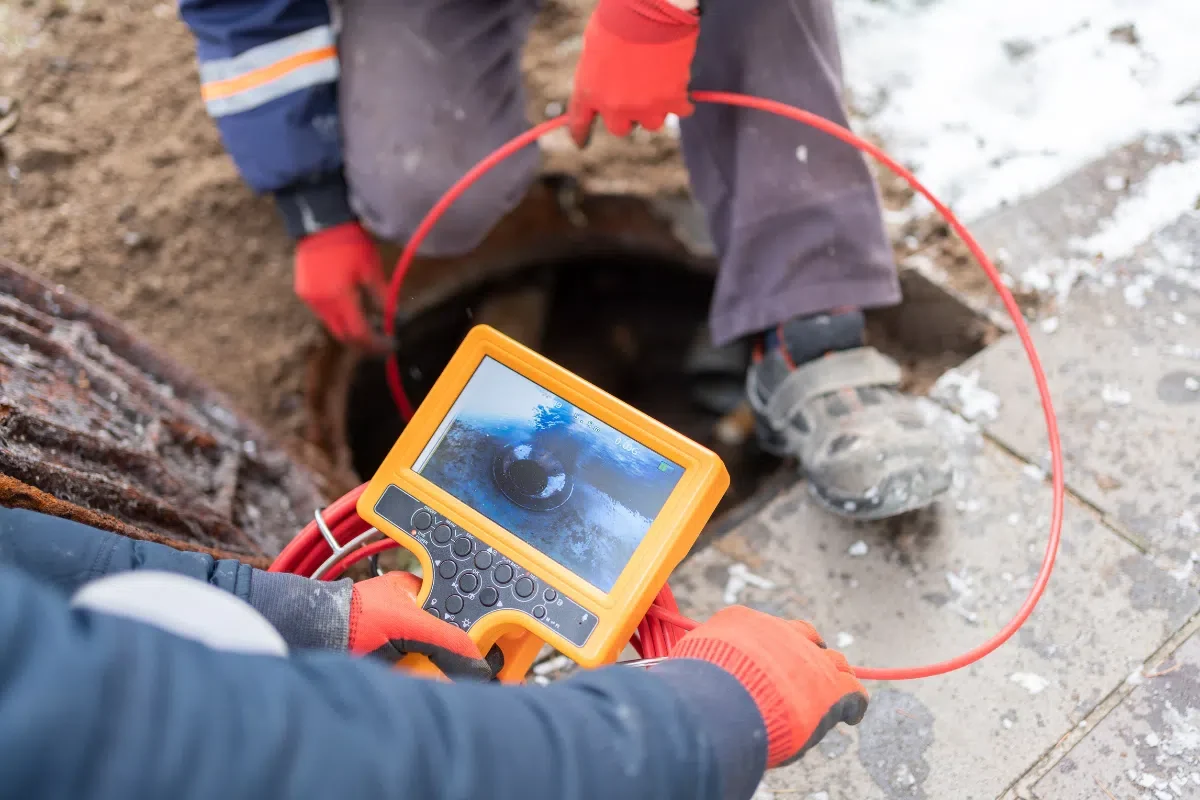

- [GÖRSEL YERLEŞTİRME KILAVUZU]: Bu başlığın altına, kamera aracının kanal içerisindeki görünümü (robotun ışıkları yanan halinin dışarıdaki görüntüsü) ve hemen yanına kamera operatörünün elindeki dijital kontrol panelinin (ekranında kanalın görüntüsü olan) fotoğrafı eklenmelidir.
- Arıza Kodlama ve Dijital Analiz (EN 13508-2 Standardı) Görüntüleme sonrası elde edilen verilerin mühendislik diline tercümesi.
- Mühendislik Süreci: İnceleme sırasında tespit edilen her türlü hasar (çatlak, kök, kırık, çökme), uluslararası kod sistemine göre raporlanır. Örneğin; “C” kodu çatlağı, “R” kodu kök girişini temsil eder. Yazılımımız, borunun metrekaresini, hasarın türünü ve şiddetini otomatik olarak bir veri tabanına işler. Bu raporlar, ileride yapılacak olan kazısız tamir (CIPP) veya yama (patch) uygulamaları için temel dokümanı oluşturur.
- [GÖRSEL YERLEŞTİRME KILAVUZU]: Bu başlığın yanına, bilgisayar yazılımı üzerinde bir kanal görüntüsünün yanında, hatanın türünü ve yerini gösteren teknik kodlama tablosunun (report/coding screen) yer aldığı bir ekran görüntüsü eklenmelidir.
- Lazer Profilleme (Deformasyon Ölçümü) Borunun ovalleşmesini (deformasyonunu) ölçmek.
- Mühendislik Süreci: Boru hattı, zemin hareketleri veya üst yapı yükleri nedeniyle zamanla “ovalleşebilir” (dairesel şeklini kaybedebilir). Kamera sistemlerimize entegre lazer profilleme cihazlarıyla, borunun dairesellik oranını ölçüyoruz. Boru %5’ten fazla deforme olmuşsa, yapısal bir risk teşkil ettiği belirlenir ve acil rehabilitasyon planına alınır. Bu, sadece görsel değil, statik bir analizdir.
- [GÖRSEL YERLEŞTİRME KILAVUZU]: Bu başlığın altına, kanalın içerisinden geçerken boru kesitine yansıyan lazer çizgilerinin (boru ovalleştiğinde lazerin nasıl kırıldığını gösteren) net bir görüntüsü eklenmelidir.
- Arşivleme ve GIS (Coğrafi Bilgi Sistemi) Entegrasyonu Varlık yönetiminin dijitalleşmesi.
- Mühendislik Süreci: İncelediğimiz her hat, projenin dijital haritasına işlenir. Yıllar sonra “bu hat ne zaman kontrol edildi?” sorusunun cevabı, dijital arşivimizde mevcuttur. Müşterilerimize; hattın genel durumunu, arızaların yerini ve onarım maliyeti tahminlerini içeren bir “Varlık Yönetim Raporu” sunuyoruz.
- [GÖRSEL YERLEŞTİRME KILAVUZU]: Bu başlığın yanına, bir şehir haritası üzerinde hatların renklerle (yeşil: sağlam, kırmızı: hasarlı) gösterildiği dijital bir GIS haritası görüntüsü yerleştirilmelidir.
Altyapınızda ne olup bittiğini, obruklar oluşmadan keşfedin.
Rutin kontrol edilmeyen bir altyapı hattı, zamanla kontrol edilemez maliyetli arızalara gebedir. Robotik kamera sistemlerimizle hatlarınızın içini görüntüleyelim, arızaları büyümeden tespit edelim ve varlık yönetim planınızı hazırlayalım. Altyapınızın “sağlık raporu” için uzman mühendis kadromuzla keşif planlayın.
