Geoteknik Uygulamalar, Derin Kazı ve İksa Sistemleri
İlgili Standartlar:
Kullanılan Teknoloji:
Fore Kazık (Bored Piles), Mini Kazık (Micropiles), Öngermeli Ankraj (Anchorage), Çelik Payanda (Strutting), Püskürtme Beton (Shotcrete), Gerçek Zamanlı Deformasyon İzleme (Monitoring).
İksa Sistemli Derin Kazı ve Şev Destekleme
Kazının Ötesinde Bir Mühendislik
Derin kazı; sadece toprak hafriyatı değil, yerçekimi ve yanal toprak basıncına karşı verilen bir mühendislik savaşıdır. Şehir merkezlerinde, mevcut komşu yapıların hemen bitişiğinde gerçekleştirilen derin kazılarda; zemin hareketlerini kontrol altına almak, komşu binaların oturmasını engellemek ve kazı güvenliğini sağlamak için “statik olarak dengelenmiş” bir iksa sistemi zorunludur. Yanlış tasarlanmış bir iksa, telafisi mümkün olmayan göçmelere ve çevresel hasarlara yol açar.
Altyapı Merkezi olarak; fore kazık, mini kazık ve öngermeli ankraj sistemleriyle, zemin yapısını (kil, kum, kaya) analiz ederek projelendiriyoruz. Amacımız, kazı alanının içindeki çalışma sahasını olabildiğince “serbest” bırakırken, dışarıdaki zemin basıncını güvenli bir şekilde tutmaktır. Biz, kazı alanınızı sadece bir çukur olarak değil, yer üstündeki yapıların güvenliğini temsil eden “kontrol altında bir geometri” olarak görüyoruz.
Operasyon Adımları ve Mühendislik Yaklaşımımız
- Geoteknik Risk ve Statik İksa Tasarımı Derin kazının başarısı, yerin üstündeki değil, yerin altındaki “toprak basıncı” hesaplarına dayanır.
- Mühendislik Süreci: Zemin etüdü verileri ışığında, zeminin aktif ve pasif basınç değerlerini hesaplıyoruz. Eğer yeraltı suyu seviyesi yüksekse, suyun zemini yumuşatıp basıncı artıracağını öngörerek drenajlı veya su geçirimsiz (diyafram duvar) sistemler tasarlıyoruz. Tasarımda, komşu binalara olan mesafeyi baz alarak, kazı sırasında oluşabilecek “maksimum yatay deplasman” limitini belirliyoruz.

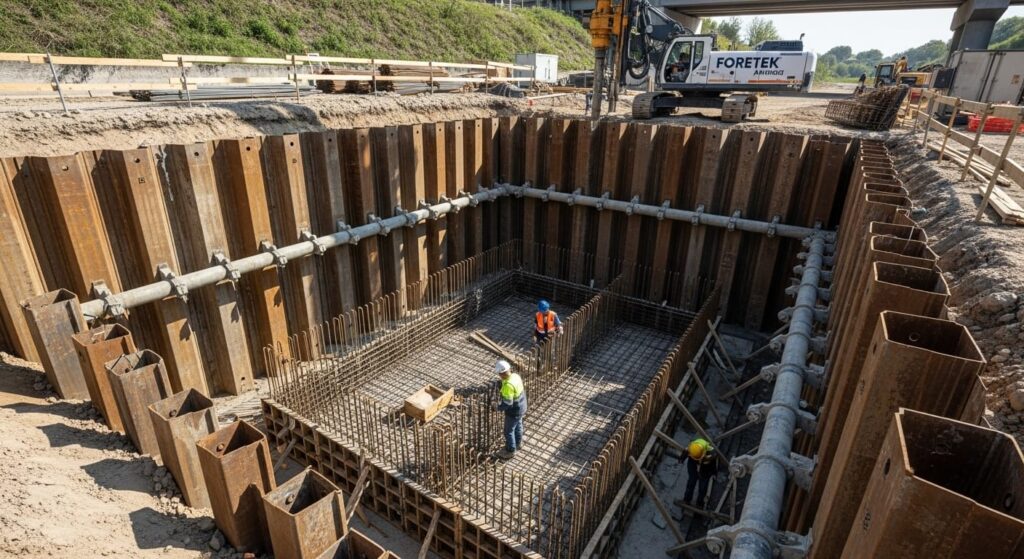

- [GÖRSEL YERLEŞTİRME KILAVUZU]: Bu başlığın yanına, bilgisayar ortamında hazırlanmış, zemin katmanlarını ve kazı derinliğini gösteren, yanal toprak basıncı vektörlerini (oklarla) belirten teknik bir “kesit statik hesap” çizimi yerleştirilmelidir.

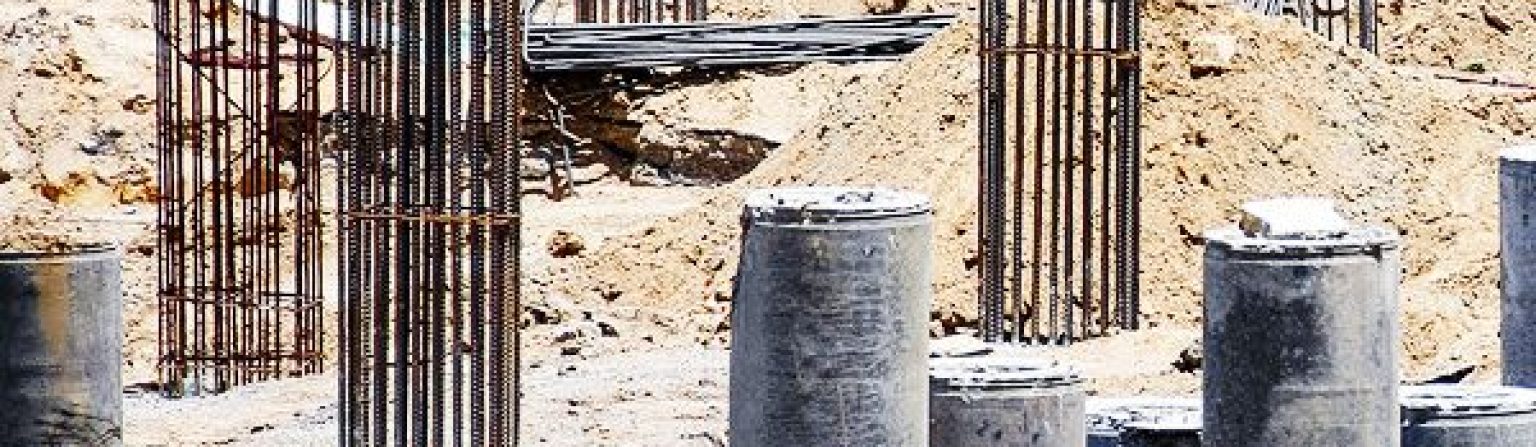

- Fore Kazık ve Mini Kazık İmalatı Kazı alanının çevresini çevreleyen “görünmez duvarlar” oluşturuyoruz.
- Mühendislik Süreci: Zemin şartlarına göre (bentonitli veya kılıflı kazı) fore kazık makineleri ile yerinde döküm kazıklarımızı oluşturuyoruz. Donatı kafeslerini, deprem ve yanal yük hesaplarına uygun olarak sahada bağlıyoruz. Özellikle dar alanlarda fore kazığın giremediği yerlerde, yüksek kapasiteli mini kazıklar ile zemini güçlendiriyoruz. Kazıkların düşeylik (şakül) toleransını milimetrik olarak kontrol ediyoruz.
- [GÖRSEL YERLEŞTİRME KILAVUZU]: Bu başlığın altına, devasa bir fore kazık makinesinin sahada delgi yaptığı, donatı kafesinin vinçle kuyuya indirildiği operasyonel bir şantiye fotoğrafı eklenmelidir.

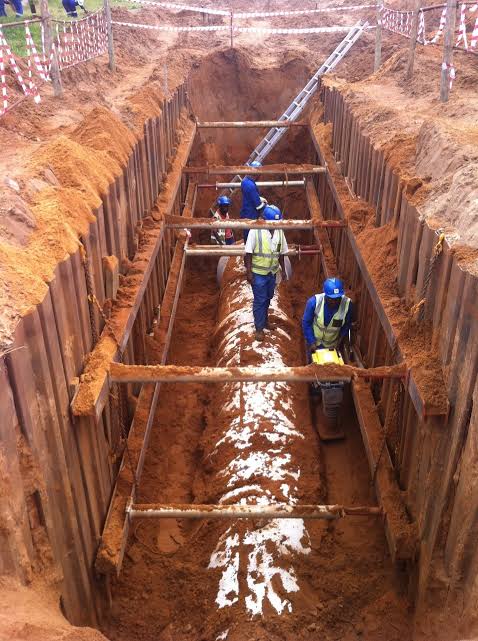

- Öngermeli Ankraj ve Çelik Payanda Sistemleri Kazı derinliği arttıkça, kazıkların dışa doğru esnemesini önleyen “kilit” sistemleridir.
- Mühendislik Süreci: Kazıkların üzerine “başlık kirişi” (walers) döküyoruz. Bu kirişin üzerinden zemine (veya komşu parsellere) uzanan ankraj halatlarını/çubuklarını yerleştiriyoruz. Ankrajları, hidrolik krikolar ile “öngerme” (pre-stressing) kuvvetine kadar geriyoruz. Bu, zemini sıkıştırarak “yerinde tutmamızı” sağlar. Geri çekilme imkânı olmayan yerlerde ise çelik payanda (strutting) sistemleri ile karşılıklı kazıkları birbirine kilitliyoruz.
- [GÖRSEL YERLEŞTİRME KILAVUZU]: Bu başlığın yanına, ankraj başlığının üzerine yerleştirilmiş hidrolik krikonun gergi işlemini yaptığı anı gösteren, üzerinde basınç göstergesi bulunan detaylı bir çalışma fotoğrafı konulmalıdır.

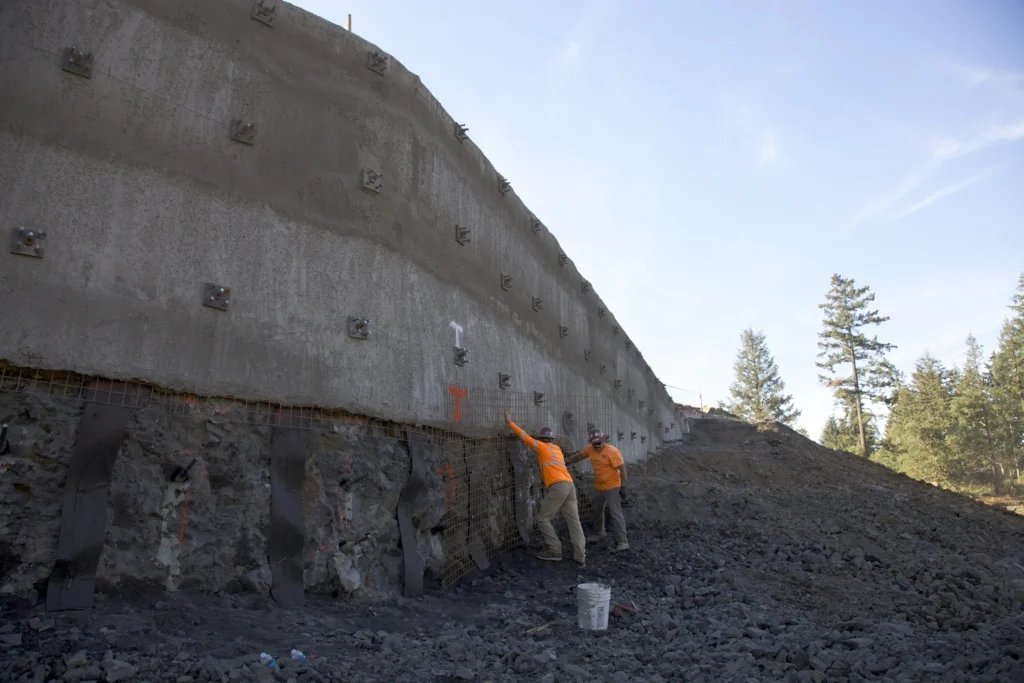

- Kademeli Hafriyat ve Püskürtme Beton (Shotcrete) Kazı işlemi, tek seferde değil, kontrollü kademelerle yapılır.
- Mühendislik Süreci: Her bir ankraj seviyesine inildiğinde, kazıklar arasına püskürtme beton (shotcrete) uyguluyoruz. Bu, yüzeydeki küçük toprak parçalarının dökülmesini ve “kemerlenme” etkisinin bozulmasını engeller. Hafriyat sırasında her 1.5 – 2 metrede bir durup, ankraj yüklerini kontrol ediyoruz. Kazı ilerledikçe zemin hareketlerini sürekli izliyoruz.
- [GÖRSEL YERLEŞTİRME KILAVUZU]: Bu başlığın altına, püskürtme beton uygulanmış, üzerine çelik hasır serilmiş, düzgün ve temiz görünümlü bir iksa yüzeyinin fotoğrafı yerleştirilmelidir.
- Gerçek Zamanlı İzleme (Monitoring) ve Güvenlik Kazı alanında “beklenmedik” durumlara yer yoktur.
- Mühendislik Süreci: Kazı çevresindeki tüm komşu binalara “çatlak ölçer” (crack meter) ve kazıklar üzerine “inklinometre” (yatay hareket ölçer) yerleştiriyoruz. Topografik ölçüm cihazları (Total Station) ile kazık tepelerindeki milimetrik sapmaları her sabah kontrol ediyoruz. Eğer deplasman limitleri aşılırsa, hafriyatı derhal durdurup ilave destek (ankraj/payanda) ekliyoruz.
- [GÖRSEL YERLEŞTİRME KILAVUZU]: Bu başlığın yanına, bir mühendisin elindeki total station cihazı ile kazık tepesindeki reflektörü ölçtüğü veya bir bilgisayar ekranında zemin hareket grafiğini (deplasman eğrisi) incelediği bir görsel eklenmelidir.
Toprağın baskısını değil, mühendisliğin gücünü temel alın.
Derin kazı ve iksa projelerinizde zemin güvenliğini şansa bırakmayın. Komşu yapıların korunması, kazı alanının maksimum verimle çalışması ve uluslararası standartlarda iksa sistemleri için uzman geoteknik kadromuzla iletişime geçin. Projenizi, en güvenli iksa tasarımı ile temellendirelim.
